Перемещение сыпучих материалов по заданной трассе
Винтовыми конвейерами (транспортерами) называют машины непрерывного транспорта для перемещения насыпных или тестообразных грузов с помощью винта, вращающегося в желобе. Загружаемый материал перемещается вдоль желоба аналогично гайке при вращении винта, закрепленного от осевого перемещения.
Собственное производствоКупить винтовой конвейер
Шнековый транспортер под требуемые характеристики
В ООО «АБАТЭК» Вы можете купить из наличия либо заказать винтовой конвейер по требуемым характеристикам и быть уверены в высоком качестве исполнения, внимании ко всем деталям, ответственном подходе к изготовлению и своевременной сдаче заказов.
Винтовые конвейеры относятся к группе транспортирующих машин без тягового органа и используются в химической и мукомольной промышленности, при производстве строительных материалов для транспортирования пылевидных, порошкообразных и реже мелкокусковых грузов в горизонтальном или вертикальном направлении.
Шнек в желобе
Разборный желоб с крышкой удобен для осмотра и обслуживания. Применяется горизонтально и под углом до 45°.
Шнек в трубе
Закрытое трубчатое исполнение обеспечивает герметичную подачу и позволяет строить трассы с наклоном до 60°.
Цельное исполнение
Конвейеры-питатели без промежуточных опор изготавливаются длиной до 8 метров для равномерной дозированной подачи.
Области применения
Для промышленного сырья и готового продукта
Винтовыми конвейерами перемещают пылевидные, порошкообразные, зернистые, мелкокусковые и реже тестообразные грузы на сравнительно небольшое расстояние — до 40 м по горизонтали, до 30 м по вертикали.
Длина горизонтальных винтовых конвейеров достигает 60 м, высота наклонных и вертикальных конвейеров — до 30 м, производительность — до 100 т/ч.
Конструкция
Секционная сборка и точная комплектация
Винтовые конвейеры изготавливаются в двух исполнениях: БКВ — шнек в желобе, УКВ — шнек в трубе. Желобчатые конвейеры применяются с углом наклона до 45° к горизонту, а трубчатые — до 60°.
- 1–2,5 мПриводная, концевая и промежуточные секции
- до 8 мЦельные конвейеры-питатели без промежуточных опор
- до 60°Горизонтальная, наклонная или вертикальная трасса
Особенности оборудования
Возможности и ограничения
Учитываем свойства продукта и режим эксплуатации ещё на стадии подбора конструкции.
01+
Достоинства
Компактно и герметично
К достоинствам винтовых конвейеров относятся компактность, простота конструкции и обслуживания, безопасность обслуживания, надежность в эксплуатации, удобство промежуточной разгрузки, герметичность и пригодность для транспортирования горячих, пылящих и токсичных материалов, отсутствие потерь транспортируемых материалов.
02!
Ограничения
Что проверяем до расчёта
Недостатками являются повышенная энергоемкость, измельчение грузов в процессе транспортирования, повышенный износ винта и желоба при транспортировании абразивных материалов, ограниченная длина, высокая чувствительность к перегрузкам, возможность образования заторов, непригодность для перемещения крупнокусковых, липких и сильно увлажненных материалов.
Типоразмеры
Диаметры шнека
Стандартный ряд завода. Также изготовим конвейер по размерам заказчика.
100 мм 125 мм 160 мм 200 мм 250 мм 320 мм 400 мм 500 мм 630 мм 800 мм
Конфигурация трассы
Горизонтальные и вертикальные конвейеры
Горизонтальные

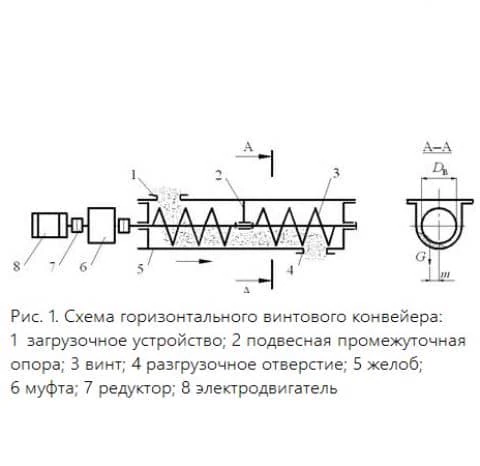

Состоят из неподвижного желоба в форме полуцилиндра, закрытого сверху крышкой; привода, включающего электродвигатель, редуктор и две муфты; приводного вала с витками транспортирующего винта; концевых и промежуточной подшипниковых опор; загрузочного и разгрузочного устройств.

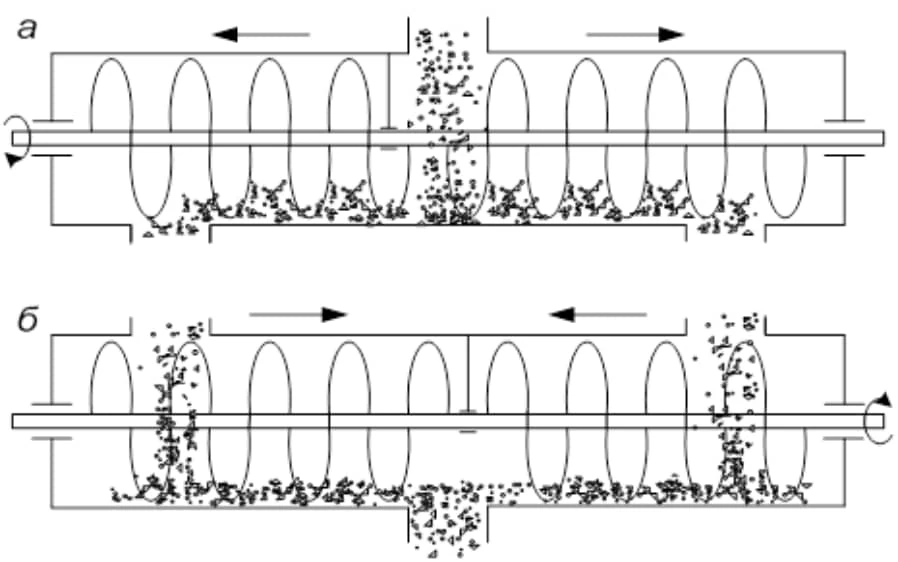

Насыпной груз подается в желоб через одно или несколько отверстий. Перемещение обеспечивается витками вращающегося винта вдоль оси конвейера, как гайка вдоль винта. Затем груз высыпается через разгрузочные отверстия с затворами, расположенные в днище желоба.
Вертикальные

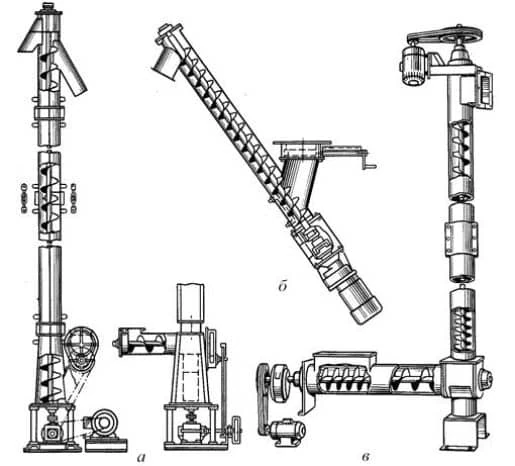

Относятся к конвейерам специального типа и состоят из вала со сплошными винтовыми витками, вращающегося в цилиндрическом кожухе, горизонтального винта-питателя и одного или двух раздельных приводов.
Для создания необходимой центробежной силы винт вертикального конвейера имеет большую частоту вращения, чем винт горизонтального конвейера.
Разгрузка производится через верхний патрубок в кожухе. Участок подачи груза выполняют с уменьшающимся к верху диаметром или уменьшенным шагом. При большой высоте для предотвращения биения вала устанавливают промежуточные подшипники.
