Конвейеры по назначению

Конвейеры для бутылок и банок

Name: Конвейеры для бутылок и банок
Brand: АБАТЭК

Транспортеры для бутылок, банок, стеклотары, флаконов, напитков и ПЭТ-бутылок для производственных линий.

Решение для технологической линии

Конвейеры для бутылок и банок

Транспортеры для бутылок, банок, стеклотары, флаконов, напитков и ПЭТ-бутылок применяются для перемещения продукции по производственной линии. Они соединяют оборудование для выдува, розлива, укупоривания, этикетирования, маркировки и термоупаковки.

Для оформления заявки или консультации напишите на zakaz@abatek.ru, позвоните по бесплатному номеру 8 (800) 505-19-15 или заполните форму обратной связи.

4 видабазовых конструкций

12 месяцевгарантия

400–2000 ммширина ленты в таблице

по ТЗкомплектация и габариты

Применение и подбор

Особенности применения и выбор конвейера

Транспортеры для бутылок, банок, стеклотары, флаконов, напитков и ПЭТ-бутылок для производственных линий.

Особенности конвейеров для транспортировки бутылок

Для транспортировки пластиковых или стеклянных бутылок выбирают пластинчатый, ленточный, модульный или роликовый транспортер, накопительный стол либо конвейерную систему из нескольких видов транспортеров.

Цена конвейера для бутылок зависит от комплектации, производительности, материала и дополнительного оснащения. При производстве АБАТЭК использует материалы и комплектующие высокого качества и предоставляет гарантию 12 месяцев. При изготовлении на заказ характеристики определяются функционалом и конструкцией.

Чтобы купить транспортер для бутылок на заказ, оставьте заявку на сайте или свяжитесь с нами по телефону. Технический эксперт ответит на вопросы, рассчитает стоимость оборудования и сроки поставки.

Конструкция ленточного конвейера

Изготавливаем конвейеры из нержавеющей стали, с ПВХ-лентой или пищевой лентой.

Основные узлы: приводной барабан, привод конвейера с мотор-редуктором, натяжной барабан, узел натяжения, несущая ленточная часть, опорные и поддерживающие ролики либо поддерживающий листовой стол, а также рама из сварного металлопроката.

Конвейеры с металлическим сетчатым полотном вместо ленты называют сетчатыми. Их применяют для грузов с высокой температурой и в горячих печах.

По типу трассы

Горизонтальные
Наклонные
Крутонаклонные
С изменяющимся углом наклона
Z-образные
L-образные
V-образные

По типу несущей поверхности

С прямой гладкой поверхностью ленты
Желобчатые
С перегородками (поперечинами) на ленте
С гофробортом (бортиками) на ленте
С модульной лентой

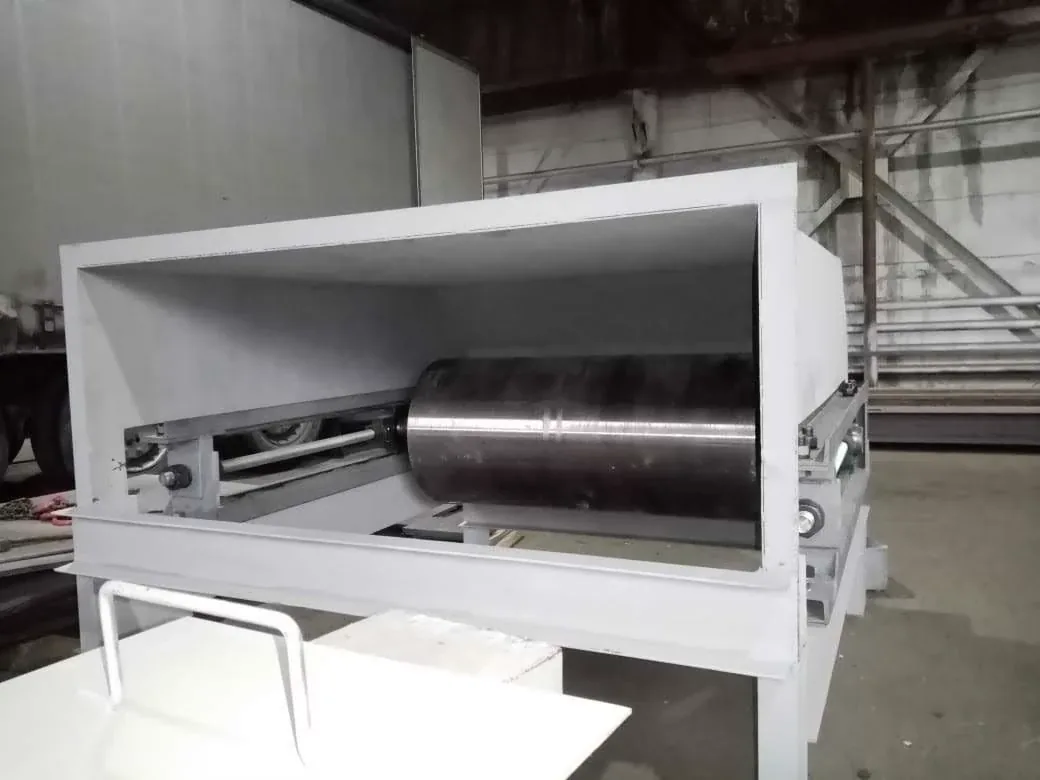

Устройство винтовое натяжное

Узел винтового натяжения обеспечивает регулировку натяжения и стабильное движение конвейерной ленты.

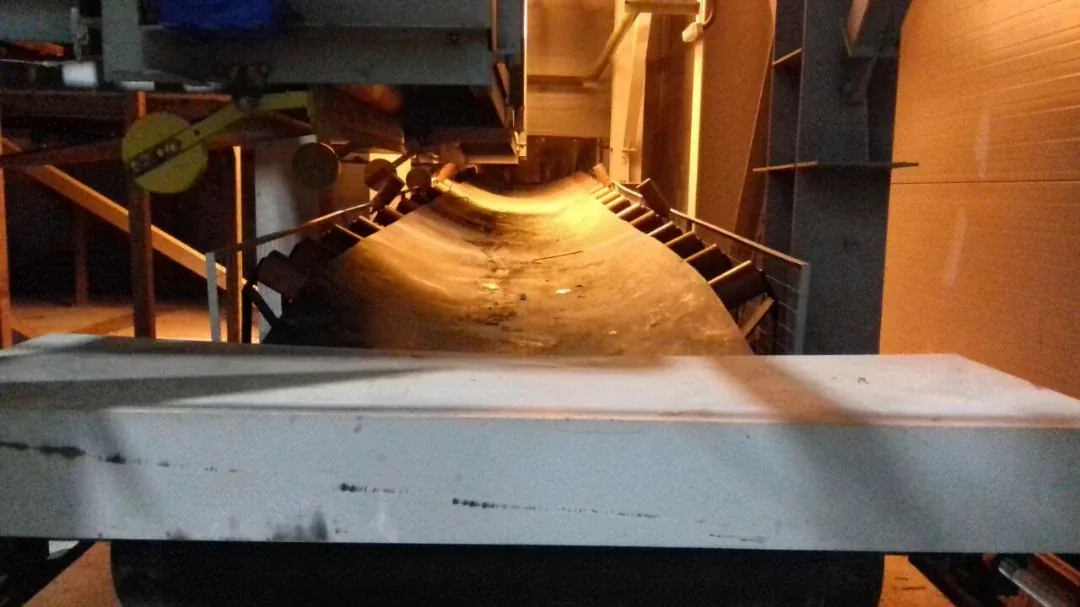

Конвейер ленточный В-800

Ленточный конвейер с рабочей шириной 800 мм изготавливается под требуемую трассу, нагрузку и производительность.

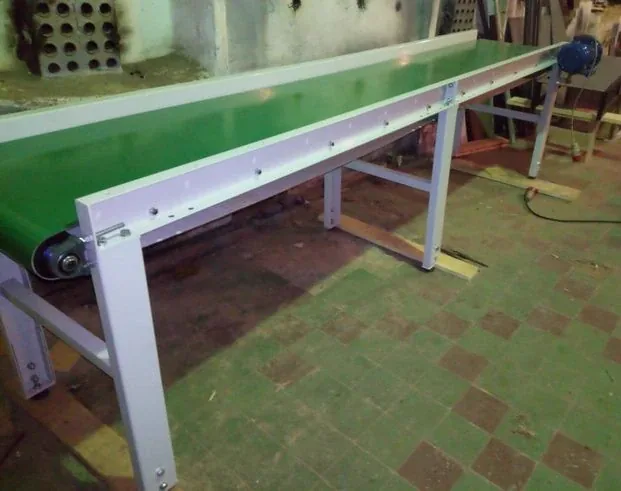

Конвейер ленточный для штучных грузов

Исполнение для перемещения бутылок, банок, флаконов и другой штучной продукции между операциями производственной линии.

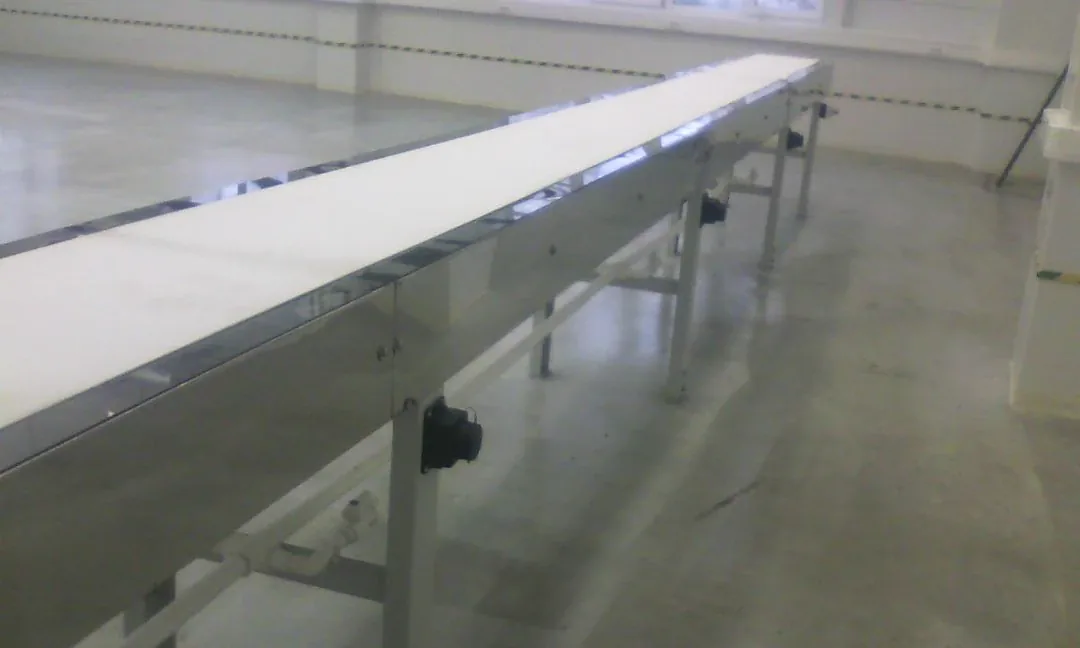

Конвейер ленточный пищевой

Пищевое исполнение комплектуется материалами и лентой, подходящими для линий розлива и упаковки напитков.

Примечание к расчётной таблице

Угол естественного откоса груза в покое — 35–40°.

Согласование и производство

Важный этап — согласование чертежей и характеристик оборудования: здесь определяется решение основной задачи заказчика.

Предприятие еженедельно обновляет график производства работ, что позволяет выдерживать заданные сроки изготовления оборудования.

Специалисты готовы дать квалифицированную консультацию и предложить оптимальные варианты решения задачи.

Расчёт производительности

Максимально допустимая объёмная производительность транспортера для бутылок, V₀ (м³/ч), при скорости ленты v (м/с)

Ширина ленты B, мм	Угол наклона конвейера, градус	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°
400	0–10 / 11–15 / 16–18	16 / 14 / 13	36 / 33 / 31	20 / 18 / 17	45 / 42 / 39	25 / 22 / 21	56 / 52 / 49	32 / 29 / 24	72 / 67 / 62	40 / 36 / 34	90 / 84 / 78	50 / 45 / 42	112 / 105 / 97	63 / 56 / 54	142 / 132 / 123
500	0–10 / 11–15 / 16–18	30 / 28 / 26	68 / 65 / 61	37 / 35 / 32	86 / 80 / 75	46 / 44 / 40	110 / 100 / 95	59 / 56 / 51	140 / 130 / 120	73 / 70 / 65	175 / 160 / 150	92 / 87 / 80	220 / 200 / 190	120 / 110 / 105	270 / 260 / 240
650	0–10 / 11–15 / 16–18	50 / 48 / 44	115 / 110 / 105	62 / 60 / 55	145 / 140 / 130	77 / 75 / 70	180 / 175 / 165	100 / 96 / 88	230 / 220 / 205	125 / 120 / 110	290 / 280 / 255	160 / 150 / 140	360 / 345 / 320	200 / 190 / 175	455 / 435 / 410
800	0–10 / 11–15 / 16–18	76 / 72 / 70	175 / 165 / 160	95 / 90 / 85	220 / 210 / 195	120 / 115 / 110	275 / 260 / 245	155 / 145 / 140	350 / 330 / 315	190 / 180 / 170	440 / 420 / 390	240 / 225 / 215	545 / 520 / 490	300 / 285 / 270	690 / 650 / 615
1000	0–10 / 11–15 / 16–18	120 / 115 / 105	270 / 260 / 245	150 / 140 / 130	340 / 325 / 300	185 / 175 / 165	425 / 405 / 380	235 / 225 / 210	545 / 515 / 480	300 / 280 / 260	680 / 650 / 600	370 / 350 / 325	850 / 805 / 750	465 / 440 / 410	1070 / 1015 / 945
1200	0–10 / 11–15 / 16–18	170 / 160 / 150	395 / 370 / 345	215 / 200 / 190	490 / 460 / 430	265 / 250 / 235	610 / 580 / 540	340 / 320 / 300	785 / 740 / 690	425 / 400 / 380	980 / 920 / 860	530 / 500 / 470	1220 / 1150 / 1075	670 / 630 / 590	1540 / 1450 / 1350
1400	0–10 / 11–15 / 16–18	235 / 220 / 205	535 / 510 / 470	290 / 275 / 255	665 / 635 / 590	365 / 345 / 320	835 / 790 / 735	465 / 440 / 410	1070 / 1010 / 940	580 / 550 / 510	1340 / 1270 / 1180	725 / 685 / 650	1670 / 1580 / 1460	915 / 865 / 805	2100 / 1980 / 1845
1600	0–10 / 11–15 / 16–18	305 / 290 / 270	695 / 665 / 615	380 / 360 / 335	870 / 830 / 765	470 / 450 / 415	1090 / 1040 / 960	605 / 580 / 530	1390 / 1325 / 1225	760 / 720 / 665	1740 / 1660 / 1530	940 / 900 / 830	2107 / 2070 / 1910	1190 / 1135 / 1050	2735 / 2610 / 2410
2000	0–10 / 11–15 / 16–18	475 / 445 / 420	1085 / 1030 / 960	590 / 560 / 520	1360 / 1290 / 1200	740 / 700 / 650	1700 / 1610 / 1500	945 / 900 / 835	2170 / 2060 / 1915	1180 / 1120 / 1040	2720 / 2580 / 2400	1475 / 1400 / 1300	3390 / 3220 / 2990	1860 / 1765 / 1640	4275 / 4060 / 3770
