Шлюзовые затворы ШУ, РЗ-БШМ и питатели ШП для циклонов, фильтров и бункеров.
Производство АБАТЭК
Шлюзовые затворы от производителя
Затворы дозируют выпуск продукта из циклонов, фильтров и бункеров и одновременно ограничивают подсос атмосферного воздуха.
Проектируем механический или цепной привод, корпус из углеродистой либо нержавеющей стали, включая пищевое исполнение.
Собственное производствоМодельный ряд
Каталог затворов и питателей

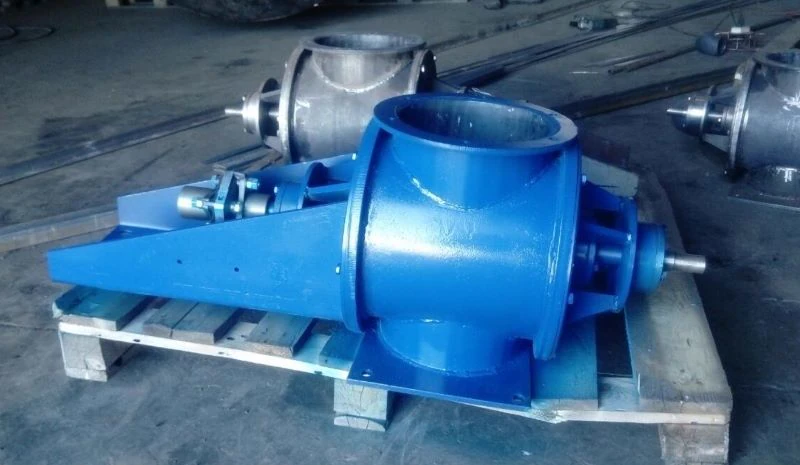

01Затворы шлюзовые типа ШУ
Дозируют сыпучий материал между зонами с разным давлением и снижают утечки воздуха. Подходят для циклонов, фильтров, бункеров и пневмотранспортных систем.
- ШУ-6 — до 9,2 м³/ч, 0,75 кВт
- ШУ-15 — до 23 м³/ч, 1,1 кВт
- ШУ-22 — до 37,6 м³/ч, 1,5 кВт
- ШУ-30 — до 50 м³/ч, 2,2 кВт
- Доступны выносные опоры

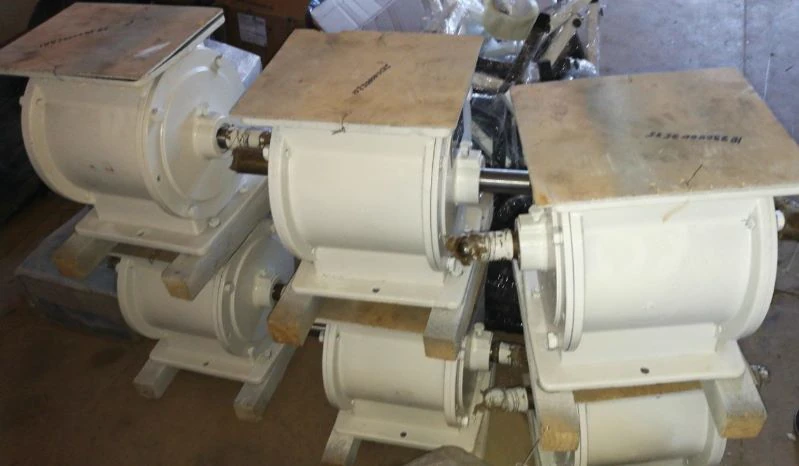

02Затворы типа РЗ-БШМ
Надёжно выгружают и дозируют сыпучий продукт из разгрузителей, бункеров и аппаратов очистки воздуха. Модель подбирается по требуемой производительности и конструкции привода.
- РЗ-БШМ/1 — до 9,3 м³/ч
- РЗ-БШМ/2 — до 12 м³/ч
- РЗ-БШМ/3 — до 19,5 м³/ч
- Четыре исполнения концов вала

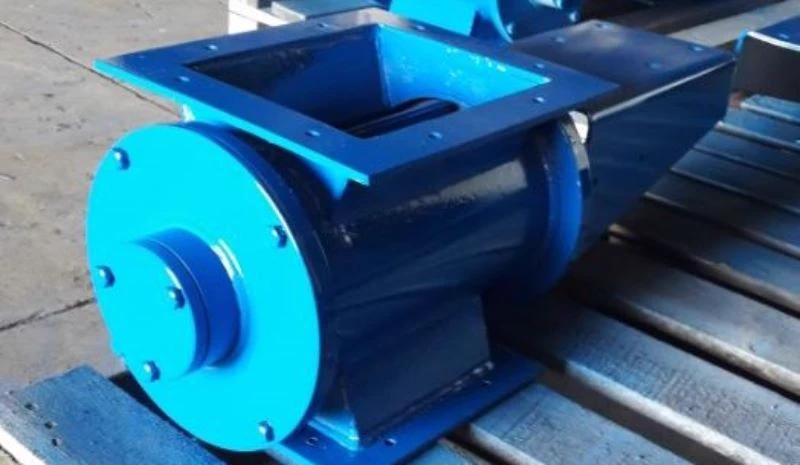

03Питатели шлюзовые типа ШП
Обеспечивают равномерную выгрузку сухих пылевидных, зернистых и мелкокусковых материалов. Типоразмер выбирается по производительности технологической линии.
- ШП-150 / ШП-200 — 4–6 м³/ч
- ШП-250 / ШП-300 — 11–23 м³/ч
- ШП-300/2 / ШП-400 — 42–91 м³/ч
- ШП-450 — до 218 м³/ч

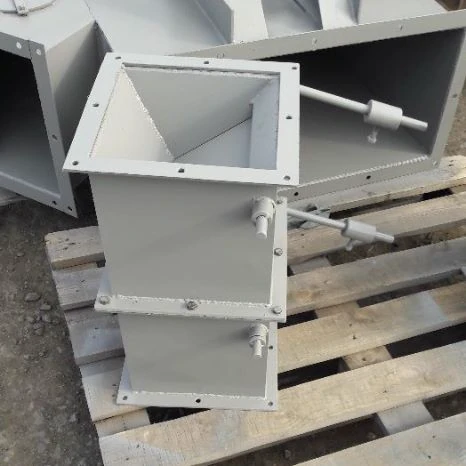

04Затворы-мигалки
Автоматически выгружают пыль и сыпучий материал из циклонов и накопительных бункеров. Конструкция не требует отдельного электропривода.
- Одинарное или двойное исполнение
- Непрерывная работа двойной мигалки
- Фланцы от 200 до 500+ мм

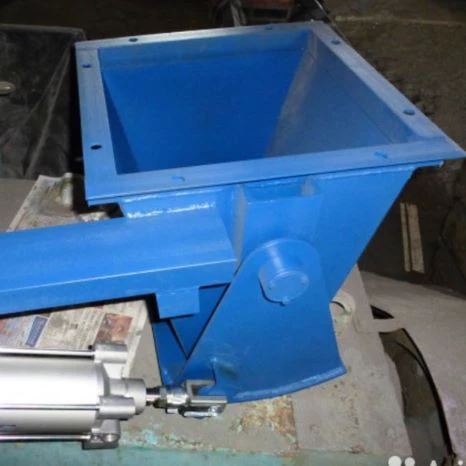

05Челюстные секторные затворы
Регулируют объём и периодичность выпуска сыпучего материала, не допуская его нежелательного дробления и повреждения.
- Размер фланца — 200–1000 мм
- Комплектация приводом
- Датчик положения затвора

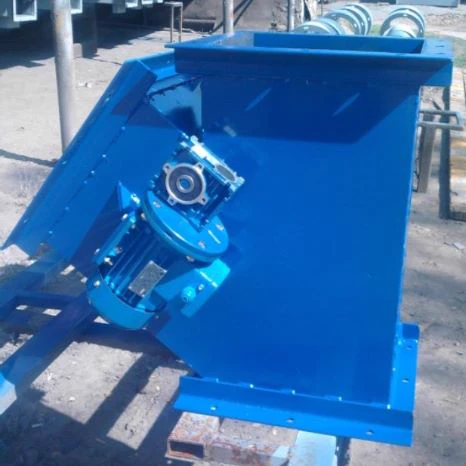

06Перекидные клапаны
Перенаправляют поток сыпучего материала между технологическими линиями. Количество направлений и тип управления подбираются под схему объекта.
- Одно-, двух- и трёхстороннее исполнение
- Фланцы от 200 до 500+ мм
- Привод и датчик положения

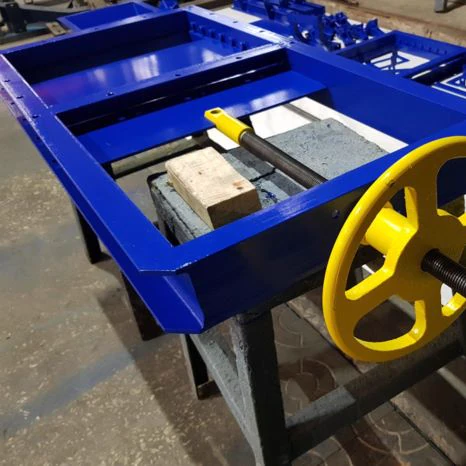

07Шиберные ножевые затворы
Металлический нож плавно регулирует или полностью перекрывает выпуск порошковых, зернистых и других сыпучих материалов.
- Фланцы размером 200–1000 мм
- Ручной привод
- Пневматический или электрический привод

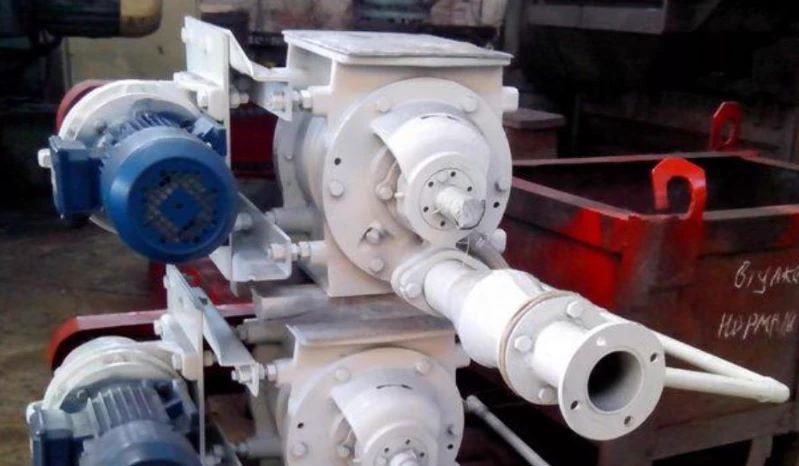

08Питатели типа РЗ-БШП
Работают с циклонами, фильтрами и пневмосепараторами мельниц, подают муку в материалопровод и транспортируют другие сыпучие материалы. Производительность моделей — от 4,5 до 82,5 м³/ч.
- РЗ-БШП/1 — 4,5 м³/ч
- РЗ-БШП/2 — 12 м³/ч
- РЗ-БШ3 — 19 м³/ч
- РЗ-БШП/3 — 26,4 м³/ч
- РЗ-БШП/4 — 82,5 м³/ч

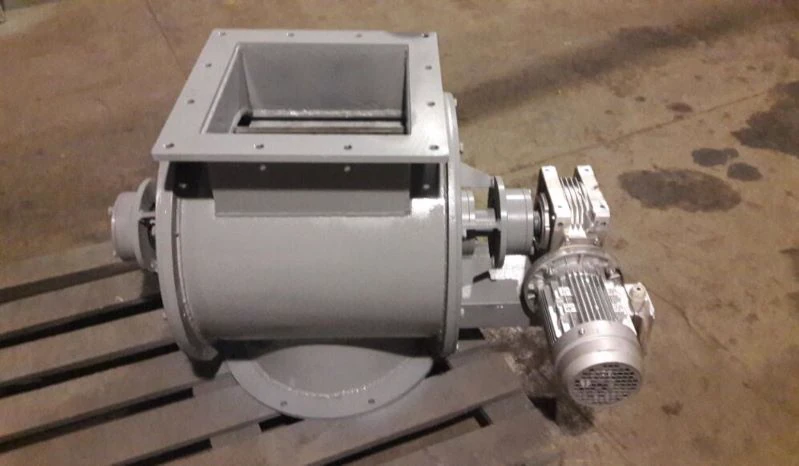

09Питатели типов Ш3 и Ш5
Дозируют хорошо сыпучие порошки и гранулы до 10 мм, влажностью до 1,5% и плотностью до 1,8 г/см³. Ш3 работает до +100 °C, Ш5 — до +250 °C.
- Роторы 15, 20, 30 и 45
- Углеродистая сталь Ст3
- Коррозионностойкие стали 08Х22Н6Т и 08Х13
- Обычный или взрывозащищенный двигатель
- Ручное, пневматическое, электрическое регулирование либо без регулирования
Производственный цикл АБАТЭК
От задачи до готового оборудования
Каждый этап фиксируем до запуска следующего: от исходных данных и чертежей до контроля готового оборудования и доставки.
- 01
Обсуждение задачи. Получаем техническое задание и уточняем параметры материала и трассы.
- 02
Технико-коммерческое предложение. Рассчитываем характеристики, комплектацию, стоимость и сроки.
- 03
Договор поставки. Фиксируем условия изготовления, оплаты и доставки.
- 04
Согласование чертежей. Предоставляем общий вид оборудования и вносим согласованные изменения.
- 05
Изготовление. Производим оборудование по утвержденной документации и контролируем качество.
- 06
Доставка. Организуем перевозку готового заказа до склада заказчика.
